Die Lösung · PACTOR auf Kurzwelle

Kommunikation, wenn die Netze ausfallen.

PACTOR-Funk auf Kurzwelle · autark · ohne laufende Kosten

KRITIS-KOM bündelt Lösungen für resiliente Kommunikation in Krisen- und Ausfallszenarien. Den Kern bildet ein autarkes Kurzwellensystem auf Basis des PACTOR-Standards mit dem PACTOR-Modem DR-9400 PXdragon. Es benötigt keine SIM, keinen Mobilfunkvertrag, keine lokale Infrastruktur und arbeitet unabhängig von Mobilfunk, Festnetz, Internet und Satellit.

Beratung anfragen Zur Lösung

Made by WiMo in Germany – Siegel mit Deutschland-Flagge

— 01 / Resilienz

Warum Kurzwelle, wenn andere Netze ausfallen

Ausfall von Mobilfunk und Festnetz

Bei Stromausfällen, Naturkatastrophen oder gezielten Angriffen fallen terrestrische Netze früh aus. Mobilfunkmasten verfügen meist nur über kurze Notstromreserven, Festnetze hängen an aktiven Vermittlungsstellen, Glasfaser-Backbones an Rechenzentren mit komplexer Energieversorgung. Leitstellen, Verwaltungen und Krisenstäbe verlieren in solchen Lagen ihre Kommunikationsfähigkeit; Meldeketten unterbrechen.

Kurzwellenfunk benötigt keine Masten, keine Glasfaser und keine Vermittlungsstellen. Nachrichten können über große Entfernungen übertragen werden – unabhängig von der lokalen Schadenslage und ohne dass eine zentrale Infrastruktur funktionieren muss.

Wenn auch der Satellit nicht verfügbar ist

Satellitenkommunikation ist leistungsfähig, bleibt aber ein kommerzieller Dienst mit zentralen Abhängigkeiten. Cyberangriffe können Satellitensysteme lahmlegen – wie der Ausfall des Boden-Managementsystems des KA-SAT-Netzes zu Beginn des russischen Angriffs auf die Ukraine am 24. Februar 2022 zeigte. Auch Weltraumwetter, Überlastung oder geopolitische Eingriffe können Satellitenverbindungen einschränken.

Kurzwellenfunk arbeitet ohne Raumsegment und ohne zentralen Betreiber. Einzelne Ausfälle unterbrechen das System nicht. Damit bildet Kurzwelle eine eigenständige Resilienzebene in einem mehrstufigen Kommunikationskonzept.

Integration in bestehende Notfallkonzepte

Resilienzkonzepte und regulatorische Anforderungen verlangen redundante Kommunikationswege. Die KRITIS-KOM-Lösung lässt sich als zusätzliche, unabhängige Ebene in bestehende Konzepte integrieren. Vorhandene Systeme bleiben erhalten und werden gezielt um einen infrastrukturunabhängigen Kanal ergänzt.

— 02 / Produkt

Die Lösung im Überblick

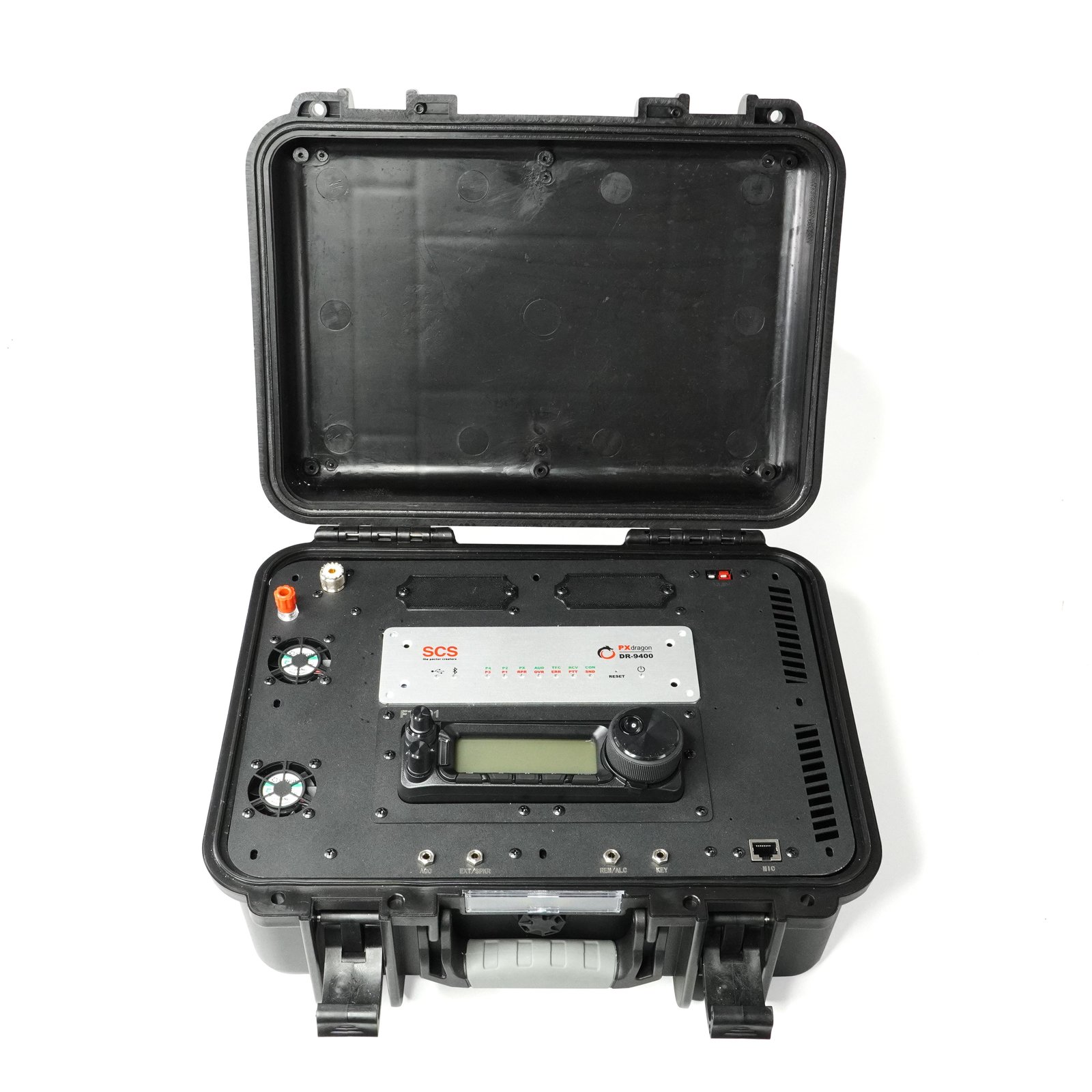

— Notfallkoffer

Aufmachen, einschalten, senden

Im robusten, transportfähigen Outdoor-Case sitzen das PACTOR-Modem DR-9400 PXdragon, ein Kurzwellen-Transceiver, Lautsprecher und alle Anschlüsse fest verbaut. Ohne Aufbau, ohne lose Kabel.

Tech-Sheet auf wimo.com Beratung anfragen

Was zur Lösung gehört

Notfallkoffer KRITIS-KOM

Modem, Transceiver, Lautsprecher und Verkabelung integriert in einem robusten Outdoor-Case.

Bedienung wie ein E-Mail-Client

Strukturierte Lagemeldungen, priorisiert und dokumentiert – kurze Einarbeitung genügt.

Anschluss an Netze

Zugriff auf Winlink möglich; für professionelle Anwendungen empfehlen wir dedizierte Gateways oder Behördennetze.

Transceiver & Antennen

Auslegung nach Standort, Einsatzszenario und Reichweite. WiMo unterstützt bei der Planung.

Mobil & autark

Stationslösung, Fahrzeugeinbau oder portable Manpack-Variante – mit eigener Stromversorgung und Antenne.

Stromversorgung

Batteriebetrieb, Generator oder Photovoltaik – an ortsfesten Stationen Laufzeiten von einer Woche und mehr.

— 03 / Wirtschaftlichkeit

Einmal beschafft, dauerhaft einsatzbereit

— Satellit / Mobilfunk

Laufende Verträge mit Anbieterbindung

Monatliche Gebühren binden an einzelne Anbieter. Vertragsänderungen, Tariferhöhungen oder geopolitische Entwicklungen sind dauerhafte Kostenrisiken. Im Krisenfall greifen Drosselung, Priorisierung anderer Kunden und kommerzielle Verfügbarkeitsregeln.

— KRITIS-KOM

Einmalige Beschaffung, keine Kommunikationskosten

Nach der Anschaffung entstehen keine nutzungsabhängigen Kommunikationskosten. Laufende Aufwände beschränken sich auf Wartung, Schulung und Übung – planbar und überschaubar.

Einsatzbereitschaft im Krisenfall

Systeme, die nicht regelmäßig genutzt werden, sind im Ernstfall häufig nicht einsatzfähig. Die Bedienung der KRITIS-KOM-Lösung ist deshalb so ausgelegt, dass kurze Schulungen und regelmäßige Übungen ausreichen, um die Einsatzbereitschaft des Personals zu erhalten. Verfügbarkeit der Technik und Einsatzfähigkeit der Anwender werden gleichermaßen adressiert.

— 04 / Herkunft

Made in Germany, seit 1982

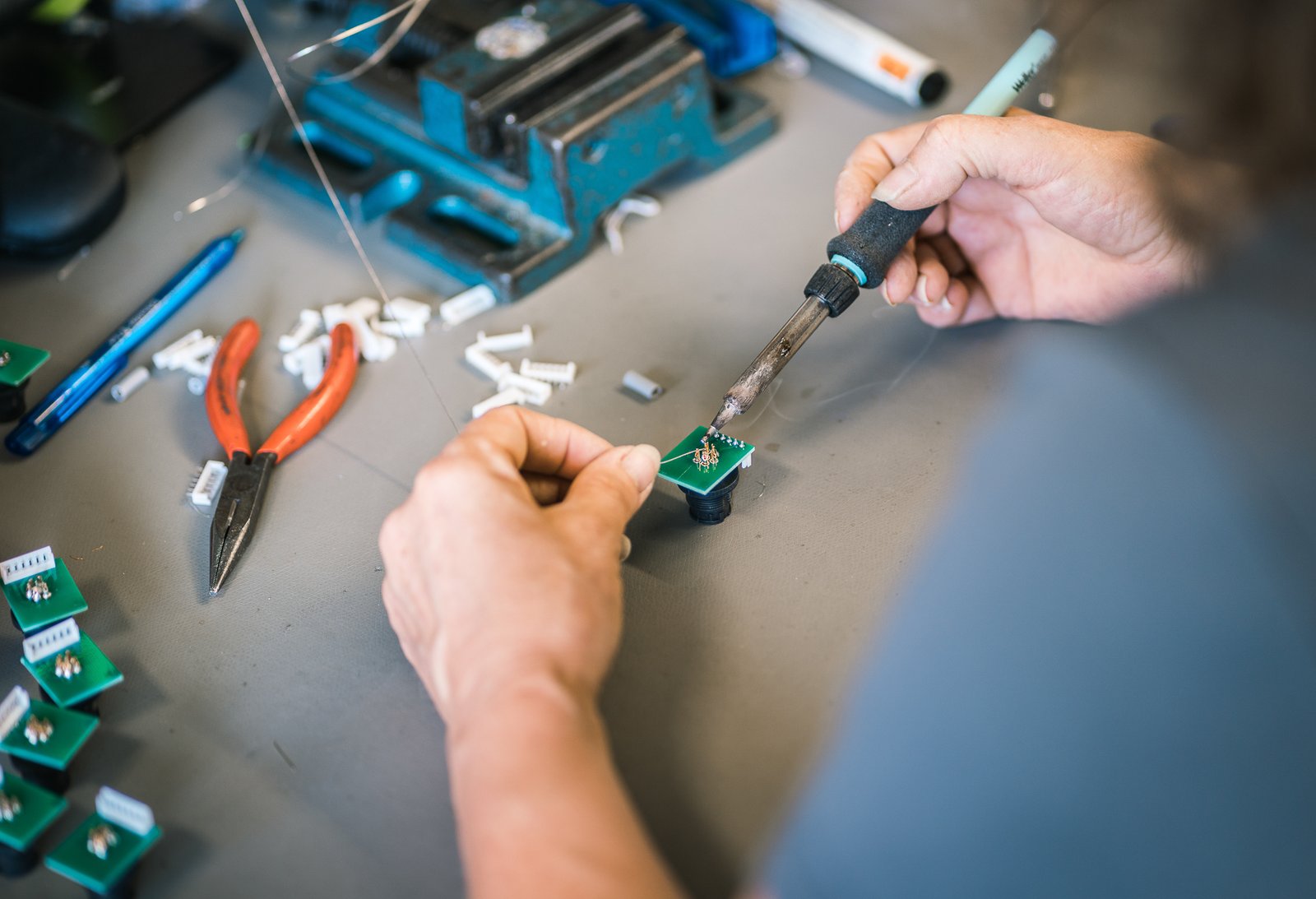

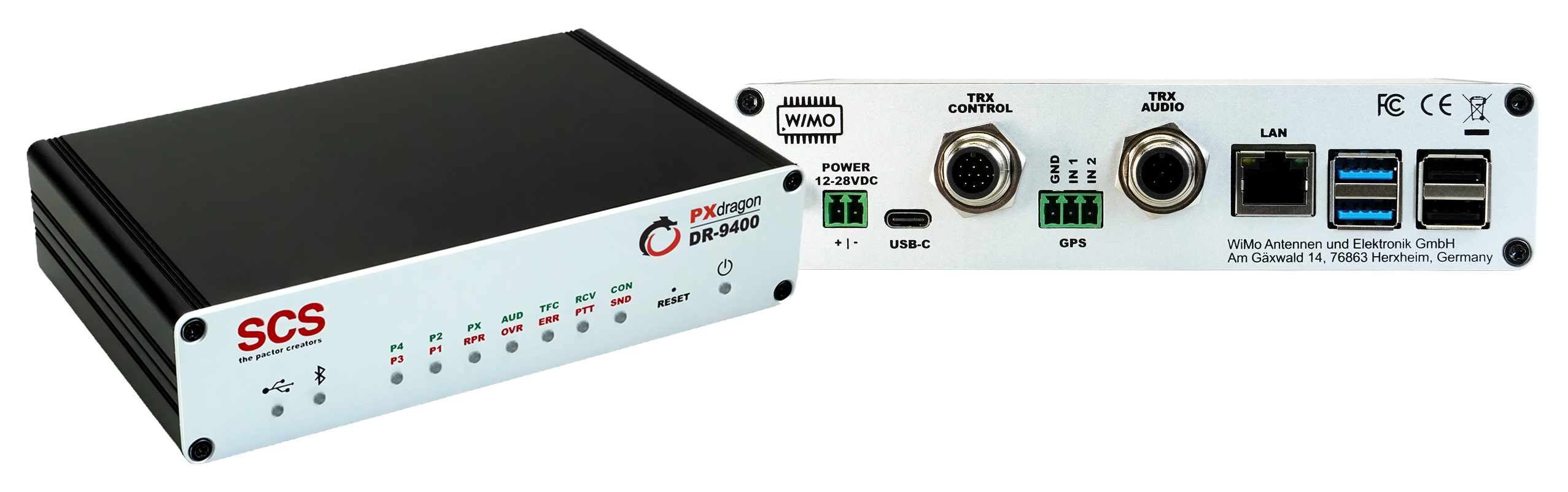

Das PACTOR-Modem DR-9400 PXdragon wird von SCS in Deutschland hergestellt. Vertrieb und Integration erfolgen durch die WiMo Antennen und Elektronik GmbH mit Sitz in Herxheim/Südpfalz – seit 1982 Hersteller und Fachhändler für Funktechnik. Entwicklung, Fertigung und Service finden in Deutschland statt.

WiMo Antennen und Elektronik GmbH Am Gäxwald 14 · 76863 Herxheim · Deutschland

Seit 1982 Eigene Fertigung, 30+ Jahre PACTOR-Erfahrung

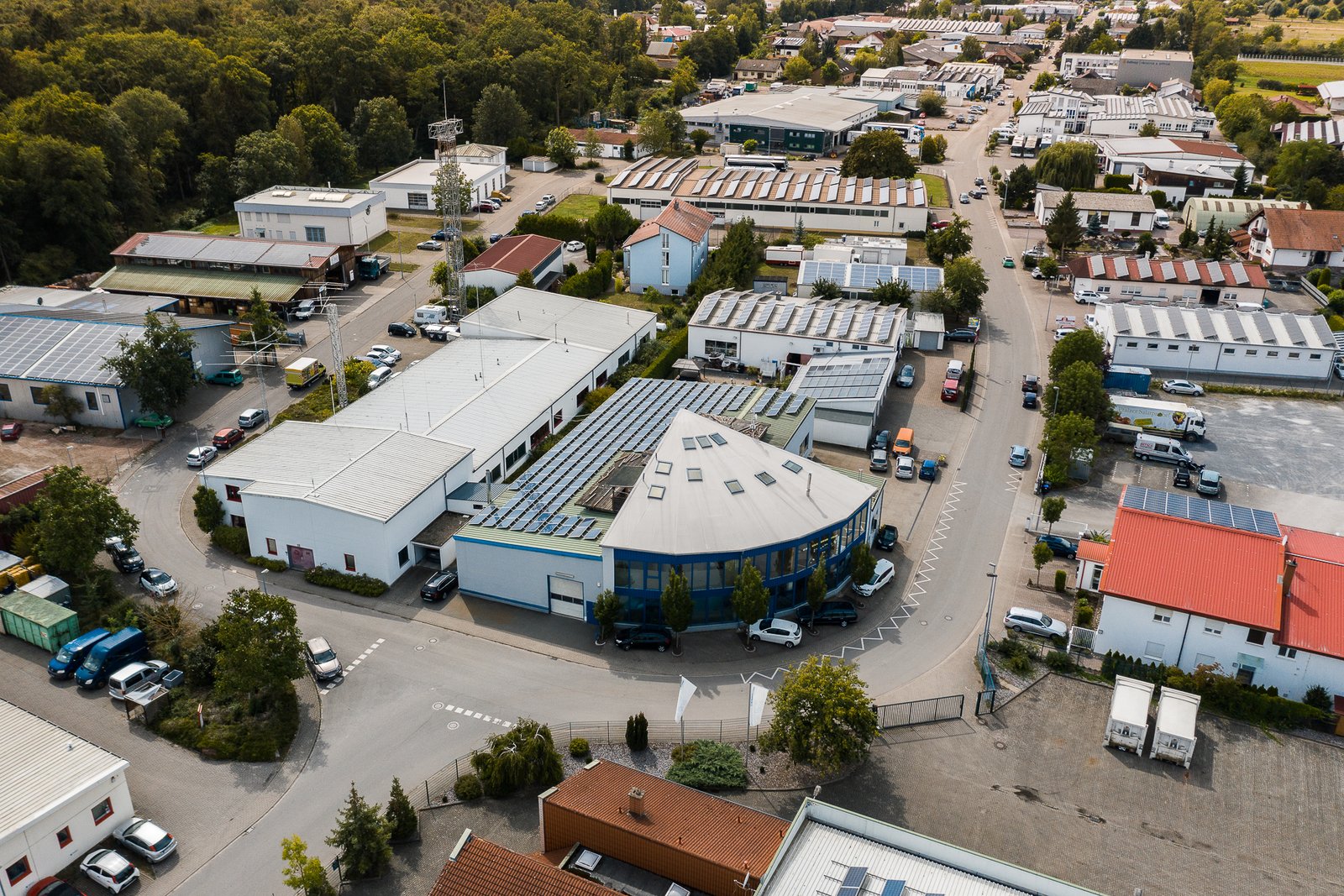

WiMo-Standort in Herxheim, Südpfalz – Luftbild — Standort der WiMo Antennen und Elektronik GmbH in Herxheim, Südpfalz.

— 05 / Häufige Fragen

FAQs zur Kommunikation mit KRITIS-KOM

Antworten auf die wichtigsten praktischen Fragen

Technik & Betrieb

Was wird konkret benötigt, um auch beim Blackout kommunizieren zu können?

Ein Laptop mit geeigneter Software (etwa Winlink), ein Kurzwellen-Transceiver, eine Antenne, das PACTOR-Modem DR-9400 PXdragon sowie eine Stromversorgung über Batterie oder Generator. Hinzu kommen Mitarbeitende, die in Aufbau und Betrieb eingewiesen sind.

In der Praxis baut ein eingewiesener „Funker" die Technik auf. Die übrigen Anwender arbeiten anschließend mit der Mailsoftware, deren Bedienung an gängige E-Mail-Clients angelehnt ist und nur kurze Schulung erfordert. Mit PACTOR ist regionale, überregionale und über Relaisstationen weltweite Kommunikation möglich.

Was passiert, wenn nach einigen Stunden der Strom für den Laptop nicht mehr reicht?

Der Laptop wird über die autarke Stromversorgung des Systems mitversorgt. Passende Netzteile (zum Beispiel 12 V auf USB-C) sind verfügbar.

Die Betriebsdauer hängt von der Batteriekapazität ab. An ortsfesten Stationen sind mit entsprechenden Batterien Laufzeiten von einer Woche und mehr möglich. Mobile Konfigurationen lassen sich mit Photovoltaik – bis hin zu aufrollbaren Solarzellen – verlängern. Sollte ein Laptop ausfallen, bleibt der Sprechfunk über den Transceiver weiterhin verfügbar.

Wie schnell ist die Datenübertragung?

Bis zu rund 10.500 bit/s auf Kurzwelle unter guten Bedingungen. Das System ist auf zuverlässige Übertragung von Text- und strukturierten Daten ausgelegt – nicht auf hohe Bandbreiten.

Wofür ist das System geeignet – und wofür nicht?

Geeignet:

E-Mail-Kommunikation und strukturierte Lagemeldungen
Kommunikation über große Distanzen ohne lokale Infrastruktur
Priorisierte, robuste Datenübertragung im Krisenfall

Nicht geeignet:

Echtzeit-Sprachkommunikation läuft nicht über das Modem (sondern direkt über den Transceiver)
Übertragung großer Datenmengen oder Multimedia-Inhalte
Spontane Nutzung ohne vorherige Schulung

Anwender & Lizenzen

Für wen ist die Lösung gedacht?

Typische Anwender sind Betreiber kritischer Infrastruktur – etwa Kommunen, Stadtwerke, Kliniken, Behörden, BOS-Organisationen sowie Industrieunternehmen mit erhöhten Anforderungen an Ausfallsicherheit. Ebenso adressiert sind Unternehmen, die unter die Anforderungen aus NIS2 und KRITIS-Dachgesetz fallen (Ist mein Unternehmen relevant?).

Ist eine Funklizenz erforderlich?

Die regulatorischen Rahmenbedingungen unterscheiden sich nach Einsatzszenario und Anwender. WiMo unterstützt bei der Auswahl und Umsetzung der jeweils geeigneten Betriebsform.

Wie sicher ist die Kommunikation?

Die Übertragung kann durch zusätzliche Verfahren verschlüsselt werden. Die konkrete Umsetzung richtet sich nach den Sicherheitsanforderungen und regulatorischen Vorgaben des jeweiligen Anwenders.

Wirtschaftlichkeit & Betrieb

Was kostet der Betrieb laufend?

Nach der Anschaffung entstehen keine nutzungsabhängigen Kommunikationskosten. Laufende Aufwände betreffen Wartung, Schulung und Übung und sind überschaubar.

Wie wird das System betrieben?

Typischerweise durch die anwendende Organisation selbst oder in Zusammenarbeit mit Behördenstrukturen. Perspektivisch sind dedizierte Infrastrukturen für KRITIS-Anwendungen möglich.

Einordnung & Wettbewerb

Was ist der Unterschied zur Satellitenkommunikation?

Satellitenlösungen sind leistungsfähig und komfortabel, hängen aber an kommerziellen Betreibern und ihrer Infrastruktur. Kurzwellenfunk benötigt keine zentrale Betreiberstruktur und kann unabhängig betrieben werden. Beide Systeme schließen sich nicht aus, sondern ergänzen sich in einem mehrstufigen Resilienzkonzept.

Ist „Made in Germany" hier ein relevanter Faktor?

Im Kontext der Vorbereitungen auf Krisen- und Verteidigungsszenarien gewinnt technologische Unabhängigkeit an Bedeutung. Mit KRITIS-KOM steht eine Lösung zur Verfügung, deren Kernkomponenten in Deutschland entwickelt und gefertigt werden.

Ist die Lösung neu und innovativ?

Nein – und das ist ein bewusster Vorteil. Die zugrundeliegende Technologie ist seit Jahren in der Praxis bewährt: bei NGOs in Katastropheneinsätzen, in der Hochsee-Schifffahrt, in internationalen Notfunknetzen. Resilienz im Krisenfall entsteht durch Verlässlichkeit, nicht durch Neuheit.
